Всасывающие фильтры

Всасывающий фильтр от компании Huilong устанавливается на впускном отверстии масляного насоса для защиты масляного насоса и расположенного ниже по потоку гидравлического блока от загрязнения, что значительно улучшает чистоту гидравлической системы.

Всасывающий фильтр может быть установлен сбоку, сверху или снизу масляного бака. Чаша фильтра погружается ниже уровня масла, а головка фильтра выступает над ним. Всасывающий фильтр оснащен самоуплотняющимся клапаном, байпасным клапаном и индикатором засорения для перекрытия потока масла во время замены или очистки фильтрующего элемента. Масляный всасывающий фильтр от компании Huilong характеризуется инновационным дизайном, простой установкой, простой очисткой и заменой, высоким расходом и низким перепадом давления. Использование индикатора засорения и перепускного клапана значительно повышает надежность гидравлической системы. Как только засорение фильтрующего элемента вызывает разрежение (-0,018 МПа) в выходном отверстии для масла срабатывает индикатор засорения, отправляя предупреждающий сигнал для очистки или замены фильтрующего элемента. Если фильтрующий элемент не заменяется своевременно, байпасный клапан на верхней части фильтра автоматически открывается (давление открытия: -0,02 МПа), чтобы предотвратить кавитацию в насосах.

Отправить запрос

Технические характеристики

Расход: 120 л/мин
Рабочее давление: 0.7 Мпа
Давление разрыва: 2 Мпа
Допустимое падение давления:0.01 Мпа
Рабочая температура: <100°C
Степень фильтрации: 80 мкм;100 мкм;150 мкм
Коэффициент фильтрации: β≥2
Давление открытия байпасного клапана: -0.03 Мпа

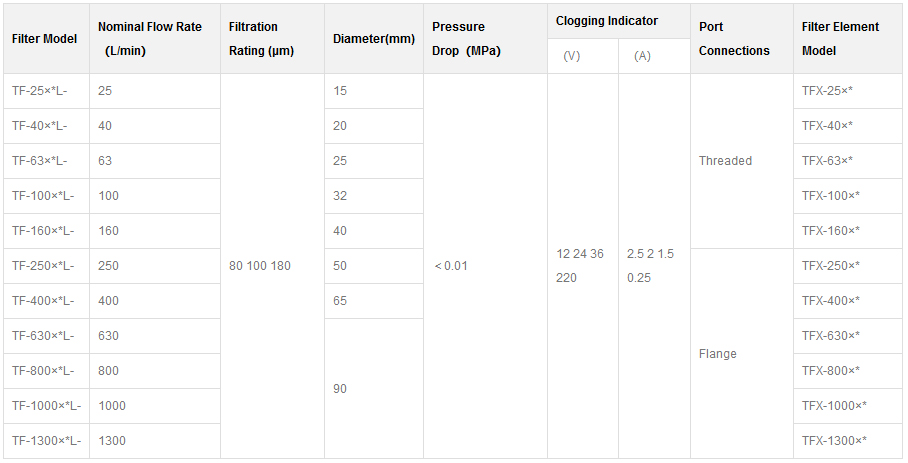

Спецификации моделей

Модель фильтра	Номинальный расход (л/мин)	Степень фильтрации (мкм)	Диаметр (мм)	Падение давления (Мпа)	Индикатор засорения фильтра		Соединения	Модель фильтрующего элемента
Модель фильтра	Номинальный расход (л/мин)	Степень фильтрации (мкм)	Диаметр (мм)	Падение давления (Мпа)	（V）	（A）	Соединения	Модель фильтрующего элемента
TF-25×*L-	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	Резьбовое	TFX-25×*
TF-40×*L-	40		20					TFX-40×*
TF-63×*L-	63		25					TFX-63×*
TF-100×*L-	100		32					TFX-100×*
TF-160×*L-	160		40					TFX-160×*
TF-250×*L-	250		50				Фланцевое	TFX-250×*
TF-400×*L-	400		65					TFX-400×*
TF-630×*L-	630		90					TFX-630×*
TF-800×*L-	800							TFX-800×*
TF-1000×*L-	1000							TFX-1000×*
TF-1300×*L-	1300							TFX-1300×*

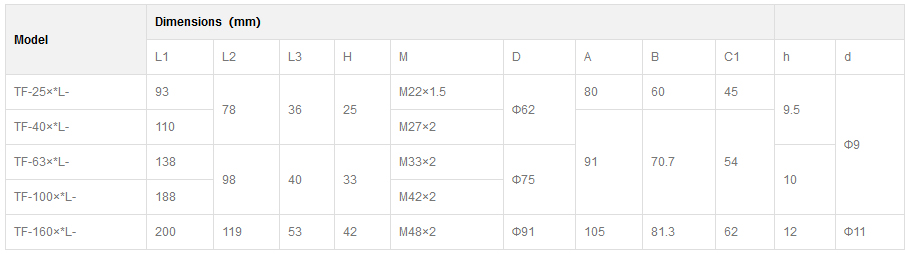

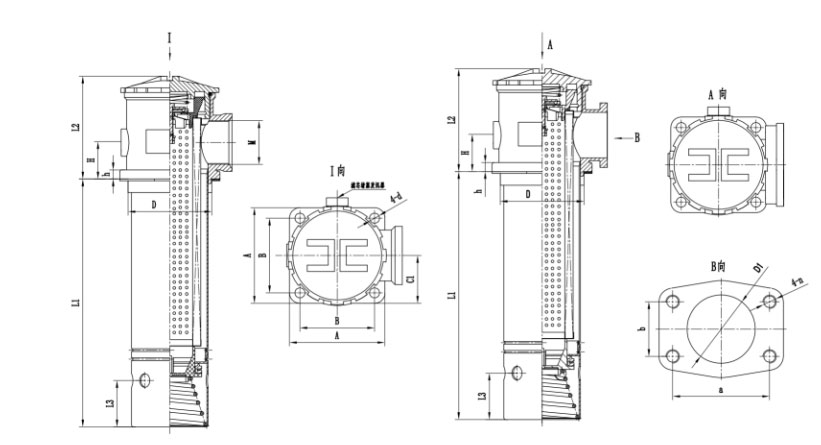

Всасывающий фильтр TF-25 ~160 с резьбовым соединением

Модель	Габариты (мм)
	L1	L2	L3	H	M	D	A	B	C1	h	d
TF-25×*L-	93	78	36	25	M22×1.5	Ф62	80	60	45	9.5	Ф9
TF-40×*L-	110				M27×2		91	70.7	54
TF-63×*L-	138	98	40	33	M33×2	Ф75				10
TF-100×*L-	188				M42×2
TF-160×*L-	200	119	53	42	M48×2	Ф91	105	81.3	62	12	Ф11

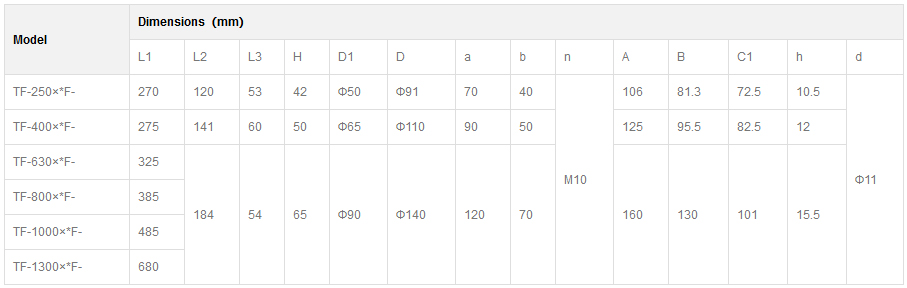

Всасывающий фильтр TF-250 ~ 1300 с фланцевым соединением

Модель	Габариты (мм)
Модель	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	h	d
TF-250×*F-	270	120	53	42	Ф50	Ф91	70	40	M10	106	81.3	72.5	10.5	Ф11
TF-400×*F-	275	141	60	50	Ф65	Ф110	90	50		125	95.5	82.5	12
TF-630×*F-	325	184	54	65	Ф90	Ф140	120	70		160	130	101	15.5
TF-800×*F-	385
TF-1000×*F-	485
TF-1300×*F-	680
