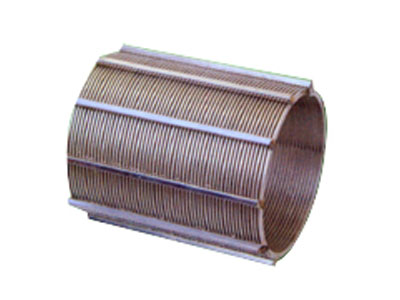

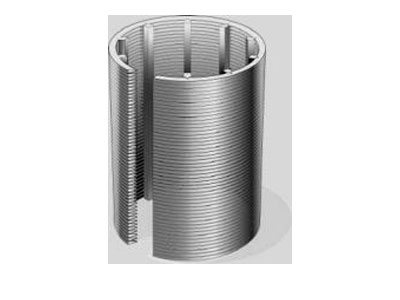

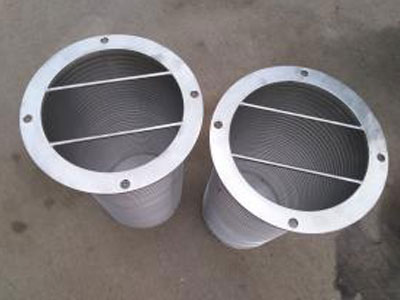

Трубопроводный сетчатый фильтр представляет собой эффективный фильтр, который характеризуется простотой эксплуатации и обслуживания, используется при утилизации сточных вод/масел, фильтрации воды, рециркуляции эмульсии, водной системе непрерывной разливки, водяной системе доменной печи, водяной системе высокого давления для удаления накипи и др. Трубопроводный сетчатый фильтр представляет собой экономичное и эффективное решение для фильтрации воды по трубопроводу и обладает широким спектром областей применений, включая металлургическую промышленность, химическую промышленность, нефтехимическую промышленность, машиностроение, производство бумаги, медицину, пищевую промышленность, горнодобывающую промышленность, электрическую промышленность, городское водоснабжение и др. Корзину сетчатого фильтра трубопровода можно легко демонтировать, очистить и переустановить, что упрощает операции по техническому обслуживанию и сокращает время простоя системы.

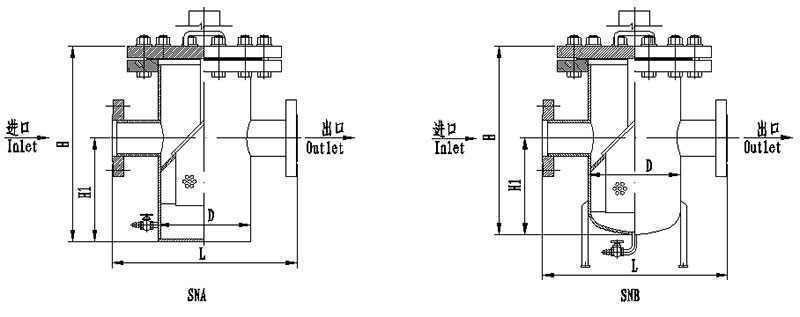

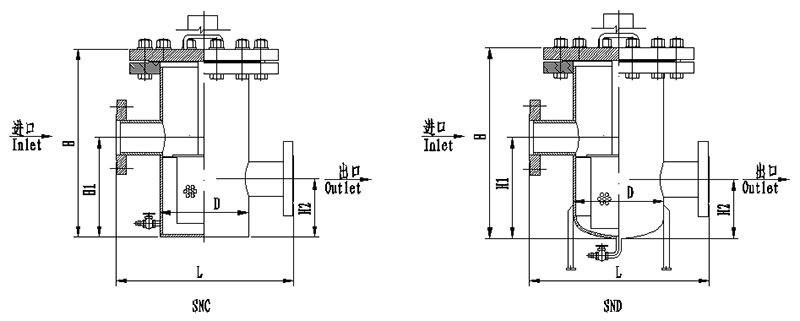

Номинальный диаметр DN | H | H1 | H2 | L | D | Водоотвод | Эффективная площадь фильтрации | ||||
SNA | SNB | SNC | SND | SNC | SND | ||||||
40 | 300 | 180 | 220 | 120 | 260 | 108 | R1/2" | 0.005718 | |||
50 | 300 | 180 | 220 | 120 | 260 | 133 | R1/2" | 0.005718 | |||
65 | 360 | 220 | 270 | 160 | 330 | 133 | R1/2" | 0.009613 | |||
80 | 400 | 260 | 320 | 180 | 340 | 159 | R1/2" | 0.01539 | |||
100 | 470 | 310 | 390 | 220 | 400 | 219 | R3/4" | 0.02464 | |||
150 | 620 | 430 | 530 | 310 | 500 | 273 | R3/4" | 0.04866 | |||
200 | 780 | 530 | 540 | 670 | 670 | 390 | 230 | 560 | 325 | R3/4" | 0.07858 |
250 | 930 | 640 | 650 | 800 | 800 | 480 | 270 | 660 | 426 | R3/4" | 0.12005 |
300 | 1200 | 840 | 860 | 1040 | 1040 | 640 | 320 | 750 | 478 | R3/4" | 0.16337 |
350 | 1380 | 1010 | 1220 | 370 | 500 | R1" | 0.2225 | ||||
400 | 1550 | 1150 | 1300 | 400 | 550 | R1" | 0.2916 | ||||
450 | 1750 | 1310 | 1580 | 440 | 600 | R1" | 0.3642 | ||||
500 | 1910 | 1440 | 1740 | 470 | 700 | R1" | 0.4587 |
